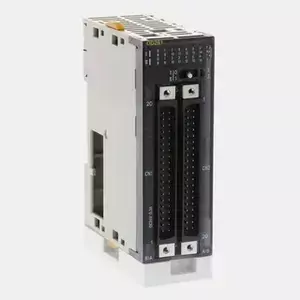

модуль дискретного вывода CJ1W-OD261

Модуль дискретного вывода, предназначен для управление нагрузками постоянного тока в компактных и высоконагруженных системах.

Производитель: ЯПОНИЯ

Описание товара

Технические характеристики

Число цифровых выходов: 64.
Тип выходов: транзисторные, NPN (sinking).
Допустимое напряжение на выходе: 10.2 – 26.4 V DC (номинально 12–24 V DC) в зависимости от питающего источника.
Максимальный ток нагрузки: 0.3 A на каждый выходной канал.
Общая нагрузочная способность: до 6.4 A на весь модуль (при распределении по группам).
Максимальный ток при включении (inrush): до 3.0 A на канал (10 ms максимум).
Остаточное напряжение (residual voltage) при нагрузке: ≤ 1.5 V.
Время отклика: включение (ON) — до 0.5 ms, выключение (OFF) — до 1.0 ms.
Утечка тока (leakage): ≤ 0.1 mA.
Изоляция: сопротивление изоляции между внешними выводами и “GR” ≥ 20 MΩ при 100 V DC; диэлектрическая прочность — 1000 VAC 1 минута.
Подключение I/O: через 2 разъёма типа FCN-40 (коннекторы приобретаются отдельно).
Питание/потребление: внутреннее потребление — 5 V DC, до 170 mA при нормальной работе.

Размеры (без разъёмов и дополнительных блоков): ширина — 31 мм, высота — 90 мм, глубина — 66.5 мм.
Вес (без аксессуаров): 110 г.

Модуль относится к серии CJ (CJ I/O Bus) и предназначен для расширения I/O системы вместе с другими модулями CJ
