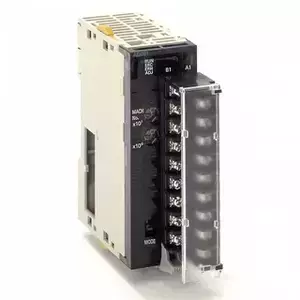

Модуль аналогового ввода CJ1W-AD081-V1

Технические характеристики

• Модуль имеет 8 аналоговых входов.

• Поддерживаемые типы входных сигналов:

  • напряжение: 1–5 V, 0–5 V, 0–10 V, –10…+10 V

  • ток: 4–20 mA

• Разрешающая способность (разрешение): 13 бит.

• Максимально допустимый входной сигнал: при напряжении — до ±15 V; при токе — до ±30 mA.

• Входное сопротивление для напряжения: ≥ 1 MΩ; для тока: 250 Ω (номинальное)

• Система ввода-вывода: шина CJ I/O Bus, тип модуля — «Special I/O Unit» для аналоговых входов.

• Подключение: через съёмный клеммный блок (18-контактный) с винтовыми клеммами (M3) или в некоторых вариантах — зажимы без винтов (в зависимости от версии).

• Потребление питания: при 5 V DC — 520 mA максимум. i

 Габариты и вес

• Размеры модуля:  31 мм (ширина) × 90 мм (высота) × 65 мм (глубина)

• Вес: 150 г (макс.) для базовой версии.
